特点

●易于使用

- “多合一”封装，削减系统BOM

- 内置自主运动、距离检测功能，可通过I2C / SPI连接进行设置和结果采集

●检测范围广

- 优先检测范围：正面8m（* 1），FOV: 120deg (*1, *2)

- 2RX天线可通过外部MCU计算实现2D角度检测

●适用于电池操作

- 人体检测应用平均工作功耗为0.5mW（* 3）

- 设置运行传感器后，MCU可进入休眠状态直到检测到移动物体

* 1：检测区域取决于环境条件

* 2：半距离角

* 3：在运动检测模式下能以0.1％的占空比运行

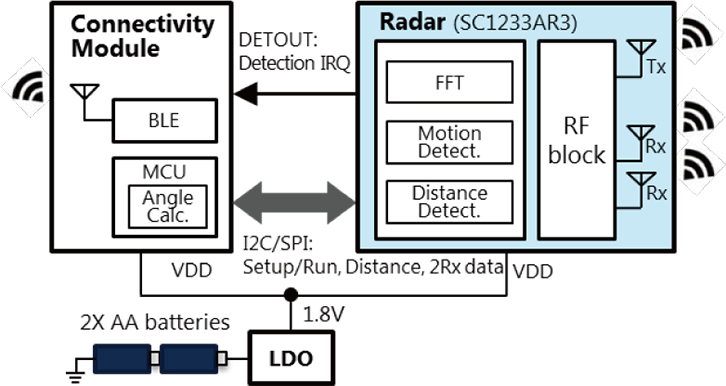

系统配置示例

应用案例

●进入范围和状态检测

内部处理引擎通过DETOUT计算并输出运动检测（进入运动/状态检测）结果

•
•

●距离检测

内部处理引擎通过I2C或SPI计算并输出到移动物体的距离。

•

●角度检测

通过外部MCU计算，检测物体角度，并将其用于扇区级检测。

•

规格

Frequency range	24.06 - 24.24GHz

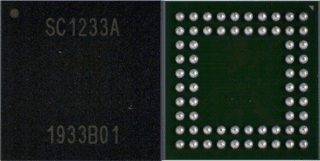

Size,Package	Size: 9mm x 9mm x 1.18mm, BGA package, 0.8mm pitch, 64pin
Supply voltage	1.8V
Power consumption	average 0.5mW(*3)
Operating package top temperature	-40 to 105°C
Output power	Tx EIRP (typ) 4.0dBm
Detection area	Preferable detection area: 8m(*1) in front direction FOV(*1, *2): 120°
Sensor output	Motion Detection result, Distance Detection result 2ch Complex data for Angle Detection

*1：检测区域取决于环境条件

*2：半程角

*3：0.1%占空比的情况下使用运动检测模式运行

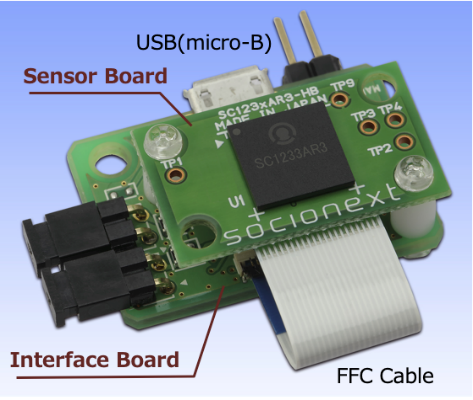

评估套件
