特点

●适用于3D运动检测

- 通过2个Tx及2 x 2个Rx通道检测方位角、仰角、速度和距离

- 支持最大6.8GHz带宽，高精度线性调频FMCW雷达

- 检测区域：up to 0.5m(*1) with ＜1cm(*2) resolution（手掌手势时）

●高度集成，便于硬件设计

- 集成有天线、无线电、ADC、FIFO和SPI接口

- 优化PCB尺寸，减少BOM，易于组装

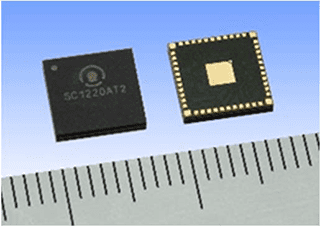

- 小型封装（7.0mm x 7.0mm, LGA 封装）

●低功耗

- 4级操作（关机、深度睡眠、轻度睡眠、感应）

- 智能电源控制定序器,实现灵活的占空比控制

- 手势操作检测时的平均功耗为2.5mW（*3）

*1：取决于传感器配置和环境条件。

*2：有待进一步测试

*3：在Socionext设定情况下。

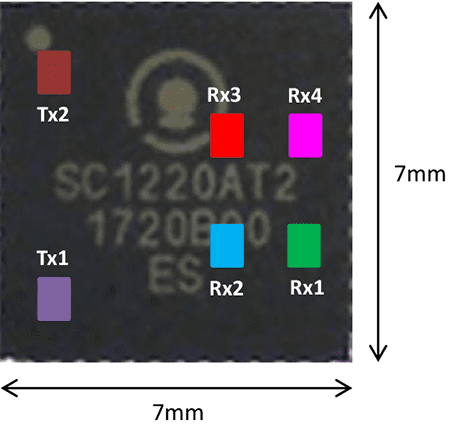

天线配置

•

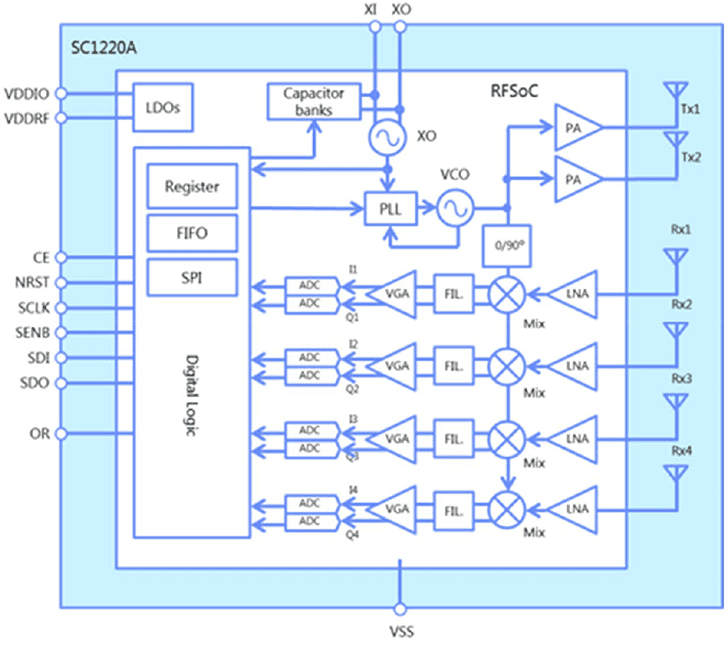

方块图

•

规格

Radar mode	FMCW/FSKCW/CW
Power Supply	1.5V - 1.8V (core) / 1.8 - 3.3V (I/O)
Power Consumption	308mW (Peak power consumption) 2.5mW (0.5% duty cycle operation using Deep sleep)
Transmitter	Frequency: 57.1 - 63.9GHz (6.8GHz bandwidth) EIRP: -7dBm
Receiver	Noise Figure: 12dB
Digital block	ADC (11bit 10MHz)、FIFO (32KB)、SPII/F (≤50MHz)
Temprerature	-40 to 85°C

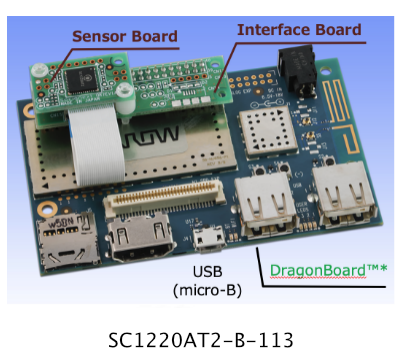

评估套件
