特点

●适用于1D至3D感应

- 1个发射系统和2 x 2阵列接收天线，能对移动物体的方位角、仰角、速度和距离进行检测

- 大带宽（最大6.8GHz）和高精度线性调频FMCW雷达

- 感应区域：

0.5m(*1) with ＜1cm(*2) resolution（手势情况下）

15m(*1) with ＜12.4cm(*2) resolution（人体感应情况下）

*1：取决于传感器配置和环境条件

*2：有待进一步测试

●高度集成，简化硬件设计

- 集成有信号处理单元（距离/角度/存在检测）、天线、无线电、ADC，FIFO、SPI接口以及自启动功能

- 合理布局PCB，更少的BOM且易于组装

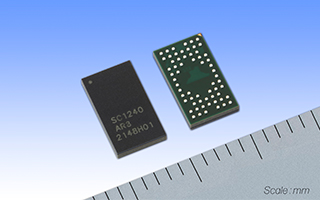

- 小型封装（4.0mm x 7.0mm，BGA封装）

●低功耗

- 4级操作（关机、深度睡眠、轻度睡眠、感应）

- 智能电源控制定序器，支持灵活循环操作

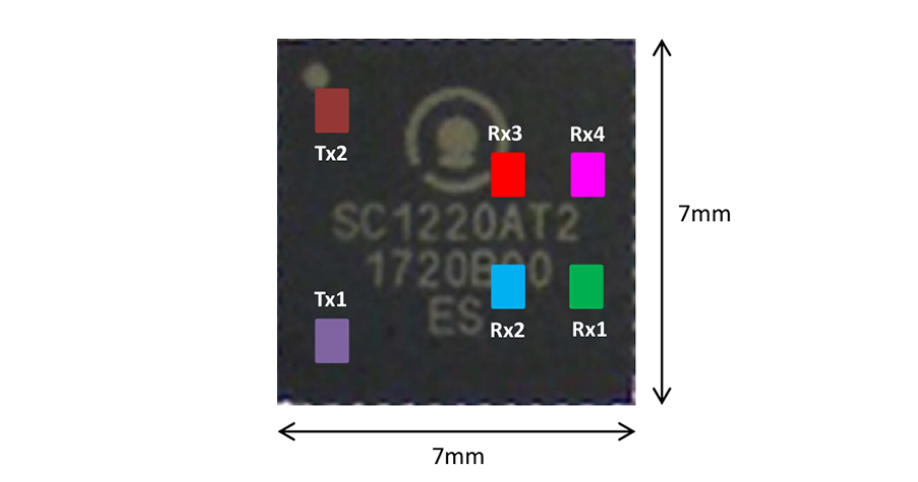

天线配置

•

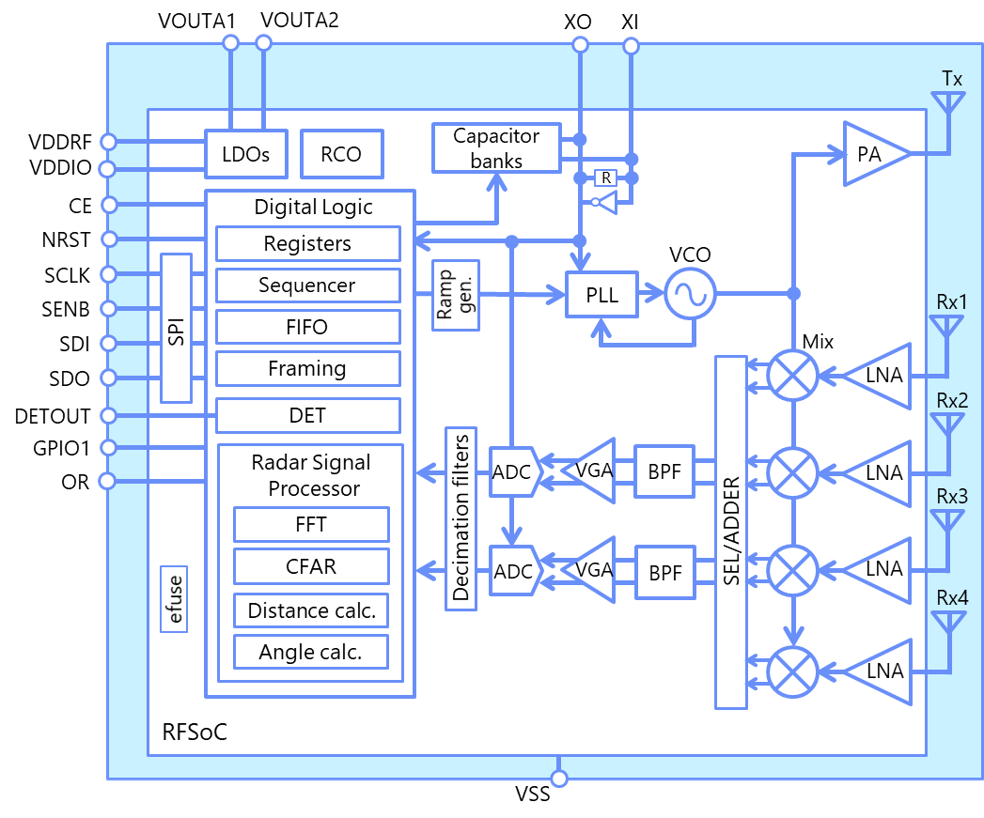

方块图

•

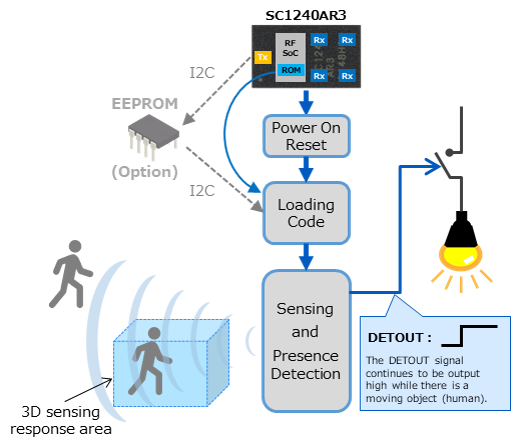

应用例

•

规格

Radar mode	FMCW (Frequency Modulated Continuous Wave)
Power supply	1.8V (Core) / 1.8V - 3.3V (I/O)
Power consumption	0.7mW (Operation average*1) / 250mW (Operation maximum)
Transmitter	Frequency: 57.1 - 63.9GHz (bandwidth: up to 6.8GHz), EIRP: +3.0dBm
Receiver	Noise Figure: 12dB
Digital block	Radar signal processing (3D location detection, Presence detection), Self-boot ROM
Temperature	-40 to 85°C
Sensor output	Distance detection result, 3D position (X, Y, Z) detection result, Presence detection result

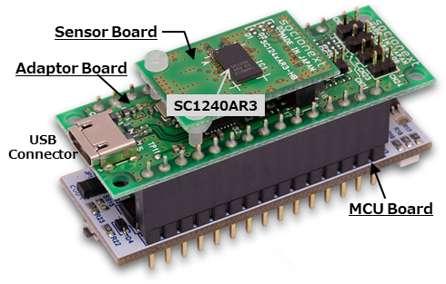

评估套件
