SC1260AR3系列毫米波雷达传感器采用60GHz频带，时分复用（TDM-MIMO）处理方式，带有多个发射和接收天线，能精准检测汽车座舱中乘员的位置或移动。
该系列产品能在-40℃至125℃的温度范围内工作，通过了AEC-Q100 2级汽车应用认证。此外，产品开发者无需要高频设备和信号处理方面的专业技术，也能轻松获取3D位置信息。SC1260系列毫米波雷达传感器内置有天线、无线电路、AD转换器、FIFO存储器、SPI接口和智能电源控制定序器，可实现灵活的占空比控制。

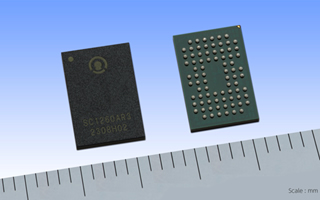

SC1260AR3
特点
●高精度1D/2D/3D感应
- 2 Tx and 4 Rx，并支持TDM-MIMO操作处理，可实现6 x 2虚拟天线阵列
- 支持最大6.8 GHz带宽，采用高精度线性调频FMCW雷达
- 可适用于检测儿童安全座椅上的婴幼儿或后排乘客
●高度集成，加快硬件开发
- 内置雷达信号处理单元（距离/角度/存在检测）、天线、RF电路、ADC、FIFO和SPI接口
- 更小的PCB，减少BOM成本，易于组装
- 小型封装（6.0 mm x 9.0 mm，BGA封装）
●低功耗
- 4级操作（关机、深度睡眠、轻度睡眠、感应）
- 内置灵活占空比操作的智能功率控制定序器
- 内置存在检测功能，可快捷激活其他设备

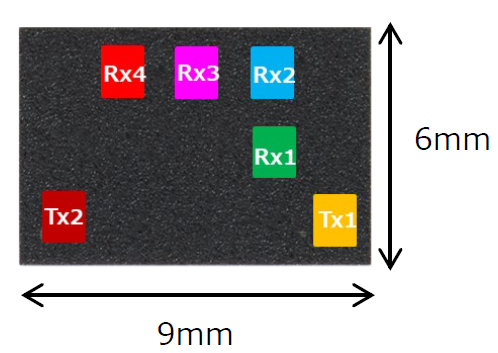

天线配置

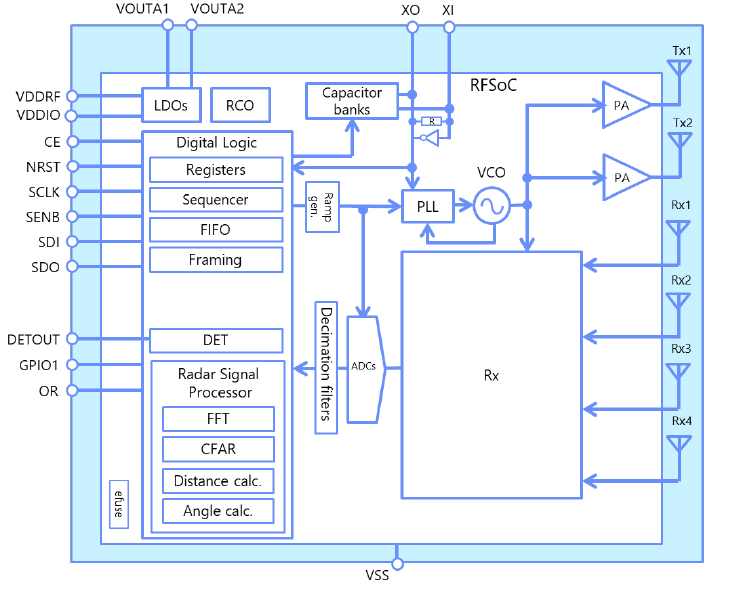

方块图
应用场景（防盗系统）
可利用SC1260AR3的存在检测结果激活相机等设备，降低系统功耗。
规格
Radar mode |
FMCW (Frequency Modulated Continuous Wave) |
|---|---|
Power supply |
1.8V (RF) / 1.8V - 3.3V (I/O) |
Power consumption |
0.7mW (Operation average*2) / 250mW (Operation maximum) |
Transmitter |
Frequency: 57.1 - 63.9GHz (bandwidth: up to 6.8GHz), EIRP (target): +3dBm |
Receiver |
Noise Figure: 12.5dB |
Digital block |
Radar signal processing (Range FFT, 3D location detection and Presence detection) |
Temperature*1 |
-40 to 125°C |
Sensor output |
Range FFT, 3D position (X, Y, Z) detection result, Presence detection result |
Qualification |
AEC-Q100 Grade |
评估套件

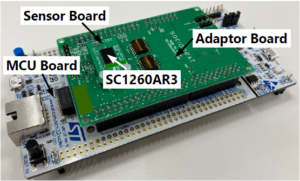

SC1260AR3 评估套件硬件
传感器驱动/库以及感应评估软件GUI
相关文档
评估软件（GUI）操作手册
规格书（Control API specification）
应用说明(Sample C source for API)
